W drukarce Zebra ZD421 kalibracja zajmuje kilka sekund, jeśli wiesz, które przyciski wcisnąć i gdzie ustawić czujnik. Poniżej opisujemy po kolei SmartCal, kalibrację ręczną w trybie Advanced, różnice między wersją termiczną, wersją na taśmę z rolki i wersją z kasetą oraz sposób sprawdzenia wyniku na raporcie i jednej etykiecie. Starszy ZD420 kalibruje się tak samo, więc ten opis przyda się także jego użytkownikom.
- Po czym poznasz, że ZD421 trzeba skalibrować?
- Rolka, taśma i pozycja ruchomego czujnika
- SmartCal: PAUSE i CANCEL przez dwie sekundy
- Zebra ZD421: kalibracja ręczna w trybie Advanced
- ZD421d, ZD421t i ZD421 z kasetą ribbon
- Raport konfiguracji i próba jednej etykiety
- ZD420 i starsza GK420d
- Gdy kalibracja nie pomaga: czujnik, wałek, głowica
- Podsumowanie
Po czym poznasz, że ZD421 trzeba skalibrować?
Najczęstsze objawy: po wydruku jednej etykiety drukarka wysuwa jeszcze jedną pustą, nadruk zaczyna się kilka milimetrów za wcześnie albo wchodzi na przerwę, a co kilka sztuk wydruk ucieka coraz dalej. Drugi typowy objaw to czerwona dioda SUPPLIES przy pełnej rolce. W ZD421 ciągłe czerwone światło SUPPLIES oznacza, że drukarka nie widzi nośnika, a miganie na czerwono oznacza koniec taśmy barwiącej w trybie termotransferowym. Jeśli rolka jest założona, a taśma ma jeszcze zapas, to zwykle znak, że czujnik stoi w złym miejscu albo drukarka ma zapisane parametry poprzedniej rolki.
Kalibrację rób po każdej zmianie rodzaju etykiet: innej wysokości, innego producenta, przejściu z etykiet z przerwą na etykiety z czarną marką albo na papier ciągły. Zebra pisze wprost, że przy kolejnej rolce z tej samej partii i tego samego typu nie trzeba kalibrować od nowa, bo drukarka sama koryguje drobne różnice w czasie druku. Po założeniu takiej rolki wystarczy raz lub dwa razy nacisnąć FEED, żeby etykiety się zsynchronizowały.
Rolka, taśma i pozycja ruchomego czujnika

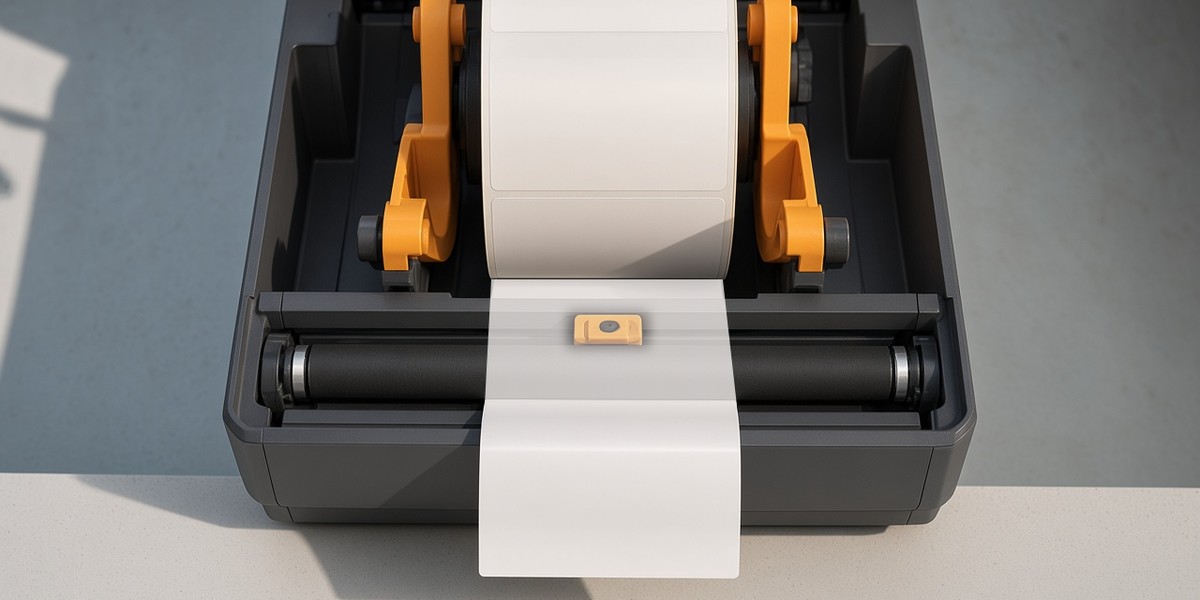

Zanim cokolwiek wciśniesz, otwórz pokrywę i sprawdź trzy rzeczy. Rolka ma przechodzić pod prowadnicami, które lekko dotykają jej krawędzi, a etykiety mają wychodzić stroną do druku do góry. W wersji termotransferowej taśma musi być założona przed kalibracją, bo drukarka mierzy nośnik razem z nią. Trzecia rzecz to ruchomy czujnik w dolnej części toru, czyli mały suwak ze strzałką, który przesuwasz w poprzek drukarki.
Ten czujnik działa na dwa sposoby. Przy etykietach z przerwą świeci przez podkład i szuka miejsca, w którym między etykietami jest sam podkład. Strzałka musi przy tym wskazywać dowolne miejsce na skali przy czujniku, a ustawienie fabryczne pasuje do większości etykiet. Przesunięcie poza środek przydaje się na przykład wtedy, gdy na rolce są dwie etykiety obok siebie. Przy etykietach z czarną marką na spodzie albo z nacięciem czujnik pracuje odbiciowo, więc strzałkę ustawiasz na środek marki lub nacięcia, jak najdalej od krawędzi rolki. Zebra zwraca uwagę, że nośnik w czasie druku potrafi się przesunąć na boki o około milimetr, a nacięcia na brzegu łatwo uszkodzić, dlatego marka powinna w całości zasłaniać okienko czujnika. Przy etykietach z nadrukiem na podkładzie ustaw czujnik tam, gdzie jak najmniej trafia na grafikę.
SmartCal: PAUSE i CANCEL przez dwie sekundy
SmartCal to szybka kalibracja, od której zawsze zaczynamy. Zamknij pokrywę, włącz drukarkę przyciskiem POWER i poczekaj, aż dioda STATUS zaświeci na zielono. Teraz przytrzymaj jednocześnie PAUSE i CANCEL przez dwie sekundy i puść. ZD421 przesunie i zmierzy kilka etykiet, sama rozpozna, czy masz etykiety z przerwą, z czarną marką lub nacięciem, czy papier ciągły, i ustawi czułość czujnika. Gdy skończy, STATUS znowu świeci na zielono.
Etykiety wysunięte w czasie kalibracji oderwij przy krawędzi i dopiero potem wyślij pierwszy wydruk z programu. Jeśli po SmartCal drukarka dalej przeskakuje etykiety albo kończy kalibrację czerwoną diodą, przejdź do kalibracji ręcznej.
Zebra ZD421: kalibracja ręczna w trybie Advanced
Ręczna kalibracja przydaje się przy etykietach, których SmartCal nie rozpoznaje: przezroczystych, z ciemnym podkładem, bardzo krótkich albo z nadrukiem od spodu. ZD421 nie ma wyświetlacza, więc wszystko odbywa się przyciskami i diodami. Przy założonej rolce i włączonej drukarce przytrzymaj PAUSE przez dwie sekundy. Wszystkie diody mrugną na żółto, a potem STATUS zaświeci na żółto. To znaczy, że wybrany jest tryb ręcznej kalibracji nośnika. Przyciskiem FEED przełączasz kolejne tryby, a CANCEL wychodzi z trybu Advanced bez zmian.
Gdy STATUS świeci na żółto, naciśnij PAUSE. Dioda SUPPLIES mruga na żółto, a po chwili zaczyna mrugać PAUSE. Otwórz drukarkę i ustaw czujnik tak, jak opisaliśmy wyżej: na skali przy etykietach z przerwą, na środku marki lub nacięcia przy nośniku z marką. Zdejmij z podkładu etykiety na długości około 80 mm i połóż ten pusty odcinek na wałku dociskowym tak, żeby początek pierwszej etykiety znalazł się pod prowadnicami. Zamknij pokrywę i raz naciśnij PAUSE. W tym czasie drukarka mierzy sam podkład, a dioda SUPPLIES mruga. Kiedy znowu zamruga PAUSE, otwórz pokrywę, przesuń nośnik tak, żeby etykieta leżała dokładnie nad czujnikiem, zamknij i jeszcze raz naciśnij PAUSE.
Drukarka przesunie i zmierzy kilka etykiet. Jeśli rozpozna rodzaj nośnika i jego długość, wróci do stanu gotowości. Jeśli nie, przesuń czujnik o kawałek i powtórz całość. Zebra uprzedza, że przy trudnych etykietach trzeba to czasem zrobić kilka razy.
ZD421d, ZD421t i ZD421 z kasetą ribbon
Sama procedura jest wspólna, ale każda wersja ma swoje pułapki. ZD421d drukuje termicznie, bez taśmy, więc kalibrujesz ją wyłącznie na etykietach termicznych. Jeśli ktoś założy do niej zwykłe etykiety pod taśmę, kalibracja przejdzie, a wydruku po prostu nie będzie.
ZD421t to model termotransferowy na taśmę z rolki. Przyjmuje taśmy 74 m i 300 m, przy czym taśmy 300 m innych producentów wymagają adapterów gilzy. Przed kalibracją taśma ma być nawinięta i naciągnięta, bez fałd. Gdy zabraknie taśmy, SUPPLIES zacznie migać na czerwono i drukarka stanie, a to nie jest problem kalibracji.
ZD421 z kasetą, oznaczana też jako ZD421c, przyjmuje tylko oryginalne kasety Zebra z chipem, który drukarka odczytuje po zamknięciu pokrywy. Kasetę wsuwasz do końca, aż usłyszysz i poczujesz zatrzask. Jeśli drukarka mimo to nie wykrywa kasety, przetrzyj styki czytnika kasety w drukarce czystym patyczkiem z alkoholem izopropylowym, delikatnie i tylko w poziomie, bo ruchy w górę i w dół mogą je uszkodzić. Jeśli drukarka jest ustawiona na druk termiczny, a kaseta zostanie w środku, SUPPLIES mruga na żółto. Wtedy wyjmij kasetę albo przestaw drukarkę na termotransfer, a dopiero potem kalibruj.
Raport konfiguracji i próba jednej etykiety
Po kalibracji zrób dwa krótkie testy, zanim wrócisz do druku z systemu. Pierwszy to raport konfiguracji. Przy zielonej diodzie STATUS przytrzymaj razem FEED i CANCEL przez dwie sekundy. ZD421 wydrukuje raport drukarki, a przy module sieciowym także raport sieci. Na raporcie sprawdź rodzaj nośnika, metodę druku i długość etykiety. Jeśli długość zgadza się z tym, co masz na rolce, kalibracja się udała. Jeśli jest dwa razy większa albo drukarka pokazuje papier ciągły, a masz etykiety z przerwą, wróć do ustawienia czujnika.
Drugi test jest jeszcze prostszy. Gdy drukarka nie drukuje, naciśnij i puść FEED. Wysunie dokładnie jedną pustą etykietę i zatrzyma się tak, żeby przerwa znalazła się przy krawędzi do odrywania. Zrób to trzy, cztery razy. Jeśli za każdym razem wysuwa się jedna etykieta, a nie półtorej czy dwie, czujnik widzi nośnik prawidłowo. Dopiero wtedy wyślij etykietę z programu. Jeśli wydruk dalej jest przesunięty w pionie, a pusta etykieta z FEED wychodzi równo, przyczyna leży raczej w ustawieniach sterownika lub szablonu niż w samej kalibracji.
ZD420 i starsza GK420d
W ZD420 kalibracja przebiega tak samo jak w następcy. SmartCal uruchamiasz, przytrzymując PAUSE i CANCEL przez dwie sekundy przy zielonej diodzie STATUS. Tryb Advanced i kalibracja ręczna wyglądają identycznie, łącznie z odsłonięciem 80 mm podkładu. ZD420 też występował jako wersja termiczna ZD420d, termotransferowa na rolkę ZD420t i z kasetą ZD420c, więc uwagi o taśmie i kasecie pasują również tutaj. ZD420 nie jest już sprzedawany, jego następcą jest ZD421, ale drukarki nadal pracują w wielu firmach i dalej je serwisujemy.
W starszych modelach, takich jak GK420d, kalibracja działa na podobnej zasadzie, tylko z jednym przyciskiem. Tam przytrzymujesz FEED i puszczasz go po drugim mignięciu zielonej diody. Opis dla starszych serii i ogólne zasady znajdziesz w tekście o tym, jak prawidłowo skalibrować drukarki Zebra.
Gdy kalibracja nie pomaga: czujnik, wałek, głowica
Jeśli po SmartCal i po ręcznej kalibracji na dwóch różnych rolkach drukarka dalej gubi etykiety, sprawdź jeszcze czystość czujnika. Kurz z podkładu i klej na okienku potrafią całkowicie oślepić czujnik. Przedmuchaj go sprężonym powietrzem, a zabrudzenia zdejmij patyczkiem zwilżonym alkoholem izopropylowym. Przeczyść też górny czujnik przerwy: w ZD421d i ZD421t jest pod głowicą, a w wersji z kasetą pod modułem napędu taśmy. Przy problemach z czujnikiem pomaga profil czujnika: wyłącz drukarkę i włącz ją z wciśniętymi FEED i CANCEL, aż będzie świecić tylko dioda STATUS. Na wydruku odstępy między pikami powinny odpowiadać odstępom między etykietami.
Gdy czujnik jest czysty, a etykiety nadal uciekają, przyczyną bywa wałek dociskowy. Wyślizgany albo oklejony wałek nie ciągnie nośnika równo, więc drukarka mierzy co innego, niż potem przesuwa, i żadna kalibracja tego nie naprawi. Trzecia rzecz to głowica. Jasne pasy w wydruku albo wydruk zanikający na jednej krawędzi nie mają nic wspólnego z kalibracją, a uszkodzonej głowicy nie da się skorygować ustawieniami.
Wtedy najlepiej przekazać drukarkę do nas. Koszt zależy od tego, co znajdziemy: w części przypadków wystarczy czyszczenie i serwisowa kalibracja, a w innych trzeba wymienić czujnik, wałek albo głowicę. Wycenę podajemy po diagnozie, zanim cokolwiek naprawimy. Co najczęściej psuje się w tych modelach, opisujemy w tekście o naprawie Zebra ZD420 i ZD421. Drukarkę odbierze od ciebie kurier. Do paczki dołóż kilka etykiet z rolki, na której pojawia się problem.
Podsumowanie
ZD421 i ZD420 kalibrujesz najpierw przez SmartCal, czyli PAUSE i CANCEL przez dwie sekundy przy zielonej diodzie. Jeśli to nie wystarczy, wejdź w tryb Advanced, ustaw czujnik pod rodzaj etykiet i zmierz podkład oraz etykietę. Wynik sprawdź raportem konfiguracji z FEED i CANCEL oraz kilkoma pojedynczymi etykietami z FEED. W wersji z taśmą i z kasetą najpierw upewnij się, że taśma lub kaseta siedzi prawidłowo. Gdy mimo czystego czujnika etykiety dalej uciekają, problem leży w mechanice.
