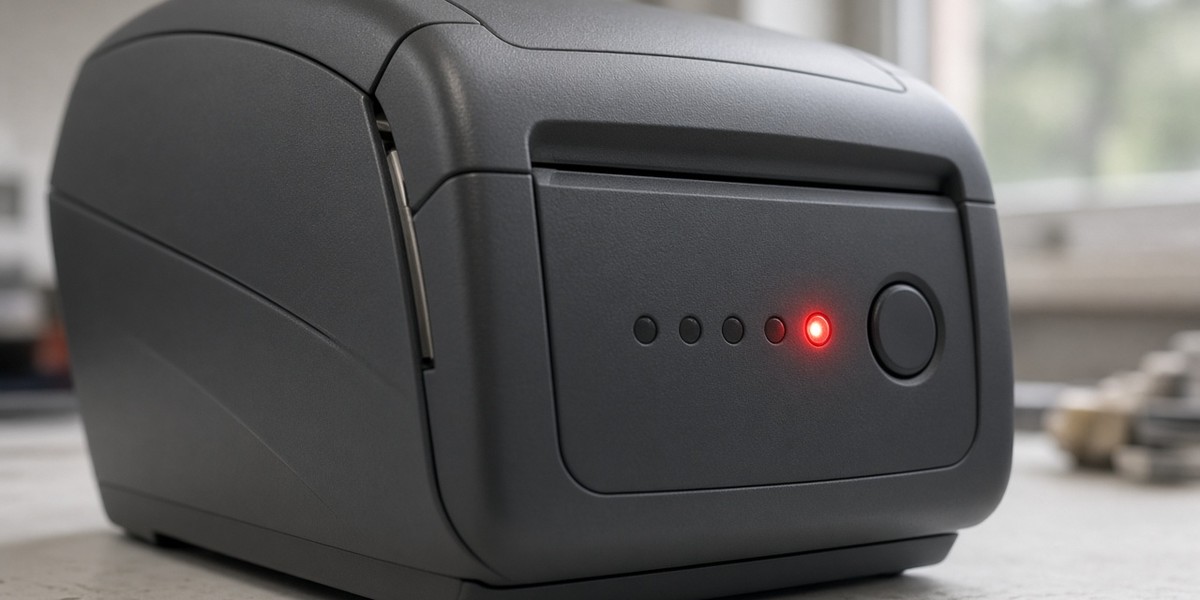

Job stoi, a na obudowie miga dioda albo świeci na czerwono. Drukarka Zebra LED miga albo pokazuje czerwoną diodę, gdy status, pauza albo supplies nie są w normie. Ten tekst jest hubem odczytu: kolor diody, typowe błędy (Head Open, Media Out, Paper Out, Ribbon) i co sprawdzić na zmianie, zanim oddasz maszynę do serwisu.
- Co oznacza zielona, żółta i czerwona dioda
- Dlaczego LED miga, a drukarka nie drukuje
- Czerwona dioda ciągła a migająca
- Co sprawdzić w pięć minut
- Typowe komunikaty: Head Open, Media Out, Paper Out, Ribbon
- Kiedy jechać do serwisu
- Podsumowanie
Co oznacza zielona, żółta i czerwona dioda
Na większości biurkowych i przemysłowych Zebr dioda statusu mówi, w jakim stanie jest maszyna, zanim jeszcze otworzysz menu. Zielona ciągła zwykle znaczy gotowość: drukarka bierze joby. Zielona migająca bywa trybem pracy albo odbieraniem danych, zależnie od serii. Żółta albo bursztynowa to ostrzeżenie: pauza, zużywające się medium, albo stan, w którym druk jeszcze czasem schodzi, ale coś wymaga uwagi. Czerwona to zatrzymanie: pokrywa, brak etykiet, brak taśmy, błąd głowicy albo inna blokada, przy której drukarka nie puści etykiety.
Modele różnią się liczbą diod. Część ma jedną diodę statusu. Inne mają osobne lampki pause, data, supplies albo error. Na ZT200 i ZT400 bywa osobna lampka danych. Tu nie rozpisuję dekodera każdej serii. Zasada jest wspólna: kolor i rytm mówią, czy maszyna jest gotowa, czy czeka na Ciebie, czy jest zablokowana. Bez panelu LCD czerwona albo migająca dioda jest Twoim jedynym komunikatem na obudowie. Fraza „drukarka zebra błędy” na hali zwykle zaczyna się właśnie od tej lampki, nie od logów Windows.
Nie traktuj czerwonej diody jak „spalonej elektroniki”. W większości przypadków na zmianie to niedomknięta głowica, skończona rolka albo taśma założona tak, że czujnik jej nie widzi. Spalona płyta i martwy zasilacz dają zwykle brak jakiegokolwiek światła albo restart w kółko, a nie samą czerwoną diodę przy żywym silniku zasilania.
Dlaczego LED miga, a drukarka nie drukuje
Miganie samo w sobie nie jest awarią. Drukarka miga, gdy jest w pauzie, gdy ładuje dane, gdy kalibruje albo gdy czeka na potwierdzenie. Problem zaczyna się, gdy job z systemu nie schodzi, a dioda miga w rytmie, którego nie było przy sprawnym druku. Wtedy najpierw zdejmij pauzę z panelu albo z przycisku pause, jeśli model go ma. Pauza zostawia maszynę żywą i świecącą, ale bez wyjścia etykiety.
Drugi częsty obraz: dioda miga, silnik nie rusza, a w sterowniku widać błąd albo kolejkę, która stoi. Sprawdź, czy głowica jest domknięta do kliknięcia i czy w torze jest etykieta oraz, na termotransferze, taśma. Drukarka, która widzi Head Open albo Media Out, nie puści joba, choć kabel i sterownik są w porządku. Nie podnoś ciemności druku (Darkness) i nie reinstaluj sterownika jako pierwszego kroku. Najpierw zgaś przyczynę, na którą wskazuje dioda.
Jeśli z menu FEED podaje etykietę równo, a z WMS nic nie schodzi przy zielonej diodzie, to nie jest diagnostyka LED. To połączenie albo szablon. Zostań przy tekście o tym, że drukarka nie drukuje etykiet, gdy dioda statusu jest zielona i posuw z panelu działa. Ten artykuł jest o sytuacji, w której dioda już mówi, że maszyna nie jest w gotowości.
Czerwona dioda ciągła a migająca
Czerwona ciągła zwykle oznacza twardą blokadę: otwarta głowica, brak medium, błąd krytyczny albo stan error, z którego drukarka nie wyjdzie sama. Czerwona migająca bywa ostrzeżeniem o supplies, błędem, który da się skasować po usunięciu przyczyny, albo rytmem konkretnej serii przy Ribbon Out albo Media Out. Różnica praktyczna jest prosta. Przy ciągłej czerwonej nie szukasz „lekko niedociśniętej” klapy i nie czekasz, aż sama zgaśnie. Otwierasz, sprawdzasz zatrzask, rolkę i taśmę, zamykasz i dopiero potem kasujesz błąd, jeśli model tego wymaga.
Przy migającej czerwonej albo bursztynowej najpierw zobacz, czy to nie pauza albo koniec roli sygnalizowany wcześniej niż całkowity brak papieru. Na części biurkowych miganie przy kończącej się rolce pojawia się, zanim papier całkiem zejdzie z gilzy. Dołóż rolę albo przewlecz medium od nowa. Jeśli po domknięciu i świeżej roli miganie zostaje, dopiero wtedy idziesz w czujniki i serwis.
Nie mieszaj też czerwonej diody statusu z diodą zasilania. Martwa dioda power przy zimnej obudowie to zasilacz, kabel albo bezpiecznik, nie diagnostyka Head Open. Tu zakładamy, że maszyna ma zasilanie i świeci co najmniej jedną lampką.
Co sprawdzić w pięć minut
Zacznij od pokrywy i zatrzasku głowicy. Otwórz, zamknij do kliknięcia, nie tylko dolegania plastiku. Niedomknięta głowica daje czerwoną diodę albo Head Open i wygląda z zewnątrz „zamknięta”. Potem zerknij na etykiety: czy rolka jest, czy podkład nie urwał się w torze, czy prowadnice nie trzymają medium tak, że czujnik czyta powietrze. Na termotransferze sprawdź taśmę: czy jest, czy nie pękła, czy farba idzie w stronę etykiety.
Naciśnij FEED z panelu albo z menu, jeśli dioda na to pozwala. Jedna etykieta ma zejść równo. Jeśli FEED nie rusza przy czerwonej diodzie, wracasz do pokrywy, medium i taśmy. Jeśli FEED schodzi, a job z komputera stoi, dioda często wraca do zieleni i problem nie jest w LED. Wtedy patrzysz na kabel, kolejkę i szablon.
Na koniec zdejmij pauzę, jeśli świeci osobna lampka pause albo status wygląda jak zawieszenie bez błędu. Pauza na zmianie zostaje po przerwaniu joba albo po przycisku i ludzie biorą ją za awarię. Jedno naciśnięcie i zielona gotowość wracają szybciej niż telefon do serwisu.
Typowe komunikaty: Head Open, Media Out, Paper Out, Ribbon
Czerwona dioda przy zamkniętej z wyglądu pokrywie i bez ruchu silnika często jest Head Open. Czujnik zatrzasku nie widzi domknięcia. Krótko: kliknij zatrzask, sprawdź skrawek etykiety w zaczepie, nie czyść linii druku jako pierwszej odpowiedzi. Pełna ścieżka jest w tekście błąd Head Open w drukarce Zebra.
Media Out i Paper Out to ten sam kąt braku nośnika pod różnymi nazwami na panelu albo w logu. Rolka leży w środku, a drukarka zgłasza brak papieru, bo czujnik nie widzi szczeliny albo znacznika. Kurz na okienku, zły tryb szczelina versus black mark i czujnik zostawiony po starej, szerszej roli dają ten komunikat przy pełnej gilzie. Diagnostyka czujnika, bez przepisywania kalibracji, jest w czujnik mediów Zebra nie wykrywa etykiety.
Ribbon Out albo Ribbon Error przy włożonej taśmie to zwykle zły tryb Direct Thermal zamiast Thermal Transfer, taśma odwrotnie albo brudny czujnik ribbona. Osobnego artykułu „Ribbon Out” na tej stronie nie ma. Dla serii ZT410 i ZT420 masz konkretny opis braku taśmy w rozwiązywanie problemów z błędem braku taśmy w ZT410 i ZT420. Na innych modelach zasada jest ta sama: tryb i kierunek farby przed wymianą czujnika.
Słowo error na panelu albo w sterowniku bez dalszego kodu nic nie mówi samo. Najpierw zdejmij przyczynę z diody (pokrywa, papier, taśma, pauza), potem kasuj błąd. Hub objawów bez kopiowania całej listy usterek masz w najczęstsze problemy z drukarkami etykiet Zebra. Ten tekst zostaje przy odczycie diody i krótkim mapowaniu komunikatów, nie przy pełnym poradniku każdej awarii.
Kiedy jechać do serwisu
Do serwisu oddajesz drukarkę, gdy po domknięciu głowicy, świeżej roli, poprawnej taśmie i zdjęciu pauzy czerwona albo migająca dioda zostaje na dwóch różnych rolkach. Albo gdy FEED w ogóle nie rusza, a zatrzask klika i w torze nic nie blokuje. Wtedy pada wyłącznik głowicy, czujnik mediów, czujnik ribbona albo elektronika statusu. Tego nie naprawisz wymianą sterownika.
W zleceniu napisz kolor, czy dioda miga czy świeci ciągle, czy FEED reaguje i czy na panelu LCD był konkretny komunikat (Head Open, Media Out, Paper Out, Ribbon). Dołóż zdjęcie panelu, jeśli jest. Nie pisz „spalona”, jeśli nie otwierałeś obudowy. Warsztat inaczej wchodzi w Head Open, inaczej w Media Out i inaczej w martwy status przy żywym zasilaniu.
Podsumowanie
Gdy drukarka Zebra LED miga albo świeci na czerwono, najpierw odczytujesz status, nie wymieniasz głowicy. Zielona to gotowość, żółta ostrzeżenie, czerwona blokada. Domknij głowicę, sprawdź etykiety i taśmę, zdejmij pauzę, daj FEED. Head Open, Media Out, Paper Out i Ribbon mają własne ścieżki pod linkami wyżej. Czerwona dioda po tych krokach na dwóch rolach to już warsztat.
Jeśli po pięciu minutach dioda dalej blokuje druk, zadzwoń: +48 728 407 511. Warsztat: Siechnice. Odbiór kurierem z firmy. Wycena po obejrzeniu panelu i toru, nie z samego koloru diody z maila.
